電磁繼電器線圈驅動電路設計要點與優化方案

電磁繼電器作為工業控制中不可或缺的執行元件，其驅動電路的合理性直接影響繼電器的動作可靠性和使用壽命。一個優秀的驅動電路設計不僅能確保繼電器穩定工作，還能有效降低系統故障率。

一、驅動電路的基礎設計要點

驅動電路的核心任務是提供穩定可靠的線圈激勵。在設計時，首先需要準確了解繼電器的吸合電壓、釋放電壓和額定工作電壓等參數。通常，驅動電壓應略高于額定電壓（約1.2-1.5倍），以確?？煽课?，但不得超過線圈的最大耐受電壓。

開關元件的選擇至關重要。對于直流繼電器，MOSFET因其驅動簡單、開關速度快而成為首選；對于交流繼電器，則可采用晶閘管或繼電器驅動專用IC。無論選擇哪種方案，都需要確保開關元件的額定電流大于線圈工作電流，并留有足夠余量。

二、關鍵保護電路的設計

線圈在斷電時會產生較高的反向電動勢，這個瞬態電壓可能損壞驅動元件。因此，續流二極管（又稱飛輪二極管）是必不可少的保護元件。二極管應選擇快速恢復型，其反向耐壓值至少為工作電壓的兩倍，額定電流不小于線圈工作電流。

在實際應用中，續流二極管的接入會延長繼電器的釋放時間。對于要求快速釋放的場合，可采用穩壓管與二極管串聯的方案，將反向電動勢限制在特定范圍內。此外，加入適當?shù)碾娮桦娙菸站W(wǎng)絡，能進一步抑制電壓尖峰，提高系統EMC性能。

三、電路性能的優化策略

為降低功耗，特別是在電池供電設備中，可采用脈沖寬度調制（PWM）技術。初始階段提供較高電壓確保快速吸合，之后降低至保持電壓以減少功耗。這種方案既能保證可靠性，又能顯著降低能耗。

對于多繼電器系統，建議采用分級啟動策略，避免多個繼電器同時動作造成電源電壓跌落。同時，在PCB布局時，驅動電路應盡量靠近繼電器，減少引線電感帶來的影響，并在信號輸入端加入適當?shù)臑V波電路，提高抗干擾能力。

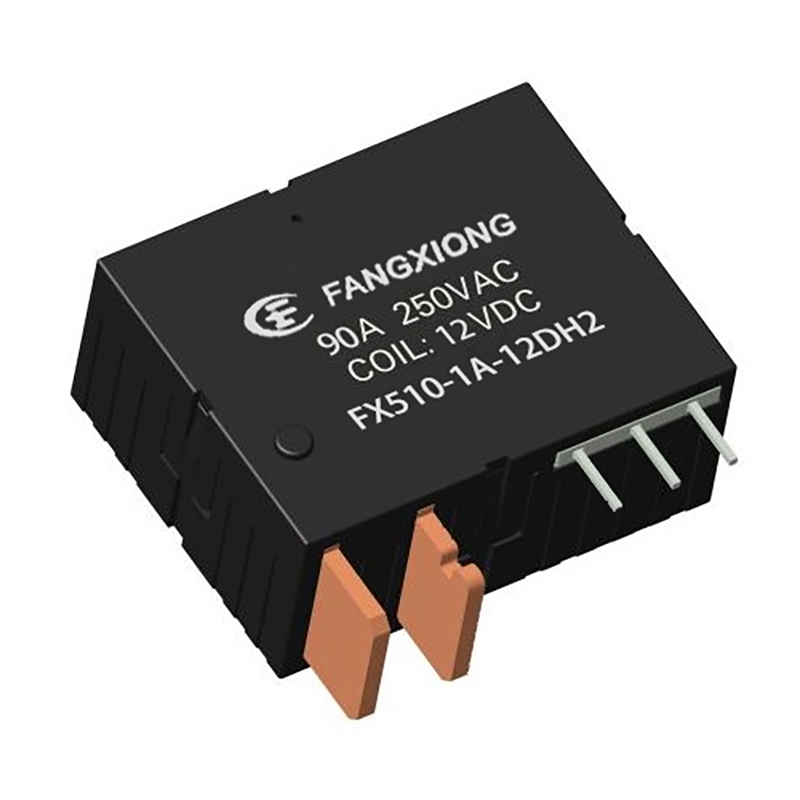

電磁繼電器驅動電路的設計需要綜合考慮電氣參數匹配、保護電路完善性和系統抗干擾能力。合理的優化方案能夠顯著提升繼電器的動作可靠性和使用壽命。東莞市方雄電器有限公司提供的電磁繼電器產品配套完整的技術資料，包括詳細的驅動參數和應用指南，其產品經過嚴格的性能測試，具有良好的參數一致性和驅動特性，為工程師設計高性能驅動電路提供了有力支持。
