磁保持繼電器脈沖驅動要求與接線實操指南

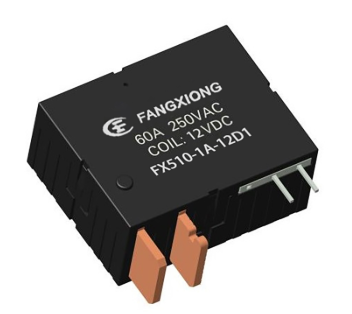

磁保持繼電器的正確驅動與接線是保證其可靠工作的關鍵。由于其獨特的工作原理，磁保持繼電器的驅動方式與傳統繼電器有著顯著區別，需要特別注意脈沖參數的控制和接線規范。

一、脈沖驅動的技術要求

磁保持繼電器通過正反向脈沖實現狀態切換，脈沖參數直接影響動作可靠性。脈沖寬度通常要求在20-50ms范圍內，過窄的脈沖可能導致動作不完全，過寬則會造成能源浪費并縮短線圈壽命。脈沖幅度應嚴格控制在額定電壓的70%-130%之間，超出此范圍可能引起動作失效或線圈損壞。

脈沖波形質量同樣重要。理想的驅動脈沖應具有陡峭的上升沿和下降沿，避免緩慢變化導致觸點抖動。在實際應用中，建議使用專門的驅動芯片或MOSFET開關電路，以確保脈沖波形符合要求。對于不同規格的磁保持繼電器，制造商提供的技術手冊中都會明確標注具體的脈沖參數要求。

二、接線操作的具體步驟

正確的接線順序是保證系統安全的基礎。首先應確認電源完全斷開，使用萬用表測量確認無電壓后再進行操作。根據繼電器端子標識，將脈沖驅動源的正負極正確連接到線圈端子。特別要注意的是，磁保持繼電器的線圈端子具有極性要求，反接會導致繼電器反向動作。

負載回路接線時，需根據控制需求選擇常開或常閉觸點。所有接線應使用合適的線徑，確保連接牢固可靠。對于大電流應用場景，建議使用壓接端子而不是直接焊接，以提高連接的可靠性。完成接線后，應仔細檢查各連接點，確認無短路或虛接現象。

三、常見問題與注意事項

在實際操作中，有幾個關鍵點需要特別注意。首先是脈沖時序控制，必須確保在完成一個方向的脈沖后，留有足夠的時間間隔才能施加反向脈沖，通常建議間隔不少于100ms。其次是電源穩定性，脈沖驅動期間應保持電壓穩定，避免因電壓跌落導致動作失敗。

防誤操作措施也不容忽視。在系統設計中應加入互鎖邏輯，防止正反向脈沖同時出現。對于關鍵應用，建議設置狀態檢測回路，實時監測繼電器的實際位置。此外，良好的接地和適當?shù)钠帘未胧┠苡行П苊饷}沖干擾其他敏感電路。

磁保持繼電器的脈沖驅動和接線操作需要嚴格遵循技術規范。正確的脈沖參數設置、規范的接線操作以及完善的安全防護措施，共同保證了繼電器的可靠運行。通過掌握這些關鍵技術要點，工程人員能夠充分發揮磁保持繼電器的性能優勢，確保控制系統的穩定性和可靠性。
