新能源繼電器與熔斷器的搭配設計：實現分級保護的關鍵

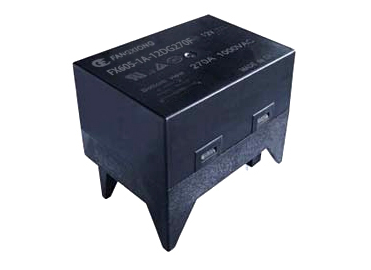

在新能源汽車的高壓電氣系統中，繼電器與熔斷器并非孤立工作的元件，而是一對必須精密配合的“黃金搭檔”。它們的協同設計構成了系統安全的核心防線，通過科學的分級保護策略，確保在發生過載、短路等故障時，能夠精準、可靠地切斷故障回路，防止事故擴大。

分級保護的核心原理與分工

分級保護的本質，是根據故障電流的大小和類型，分配不同器件在不同時段承擔責任，實現選擇性分?jǐn)唷Ｔ谶@一體系中，新能源繼電器主要作為主動控制與正常分?jǐn)嗟膱?zhí)行單元。它負責在系統指令下，正常接通和分?jǐn)嘭?fù)載電流，或在檢測到非瞬間性過載時主動切斷電路。而熔斷器則扮演終極后備保護的角色，專門針對繼電器無法分?jǐn)嗟臉O端短路大電流。當發生嚴重短路故障，電流瞬間飆升到數千甚至上萬安培時，熔斷器會以其特有的快熔特性，在極短時間內（通常為毫秒級）熔斷，強制切斷電流，防止線束過熱起火或電池包損壞。

簡單來說，繼電器處理“該關的時候正常關”和“小病早治”，熔斷器應對“重病急救”。二者協同，確保從輕微過載到嚴重短路的全范圍故障都能得到有效處置。

實現有效搭配的關鍵設計要點

要實現有效的分級配合，首要任務是精確的時間-電流特性（TCC）曲線匹配。設計時，需要將繼電器觸點的分?jǐn)鄷r(shí)間曲線與熔斷器的熔斷時間曲線繪制在同一坐標系中。理想狀態下，在絕大部分過流區間，繼電器的分?jǐn)嗲€(xiàn)應位于熔斷器曲線左側（即動作更快），從而保證繼電器能先行動作，避免不必要的熔斷器熔斷，降低維護成本。只有在遠超繼電器分?jǐn)嗄芰Φ亩搪冯娏鲄^(qū)域，熔斷器的曲線才應更快，確保其能可靠熔斷。

其次，需要合理設定保護閾值。繼電器的過載保護閾值（通常由電池管理系統BMS或整車控制器VCU設定）應略低于熔斷器的額定分?jǐn)嗄芰拯c(diǎn)，為繼電器預留足夠的動作時間窗口。此外，還需考慮能量協調。在短路瞬間，巨大的能量可能在線路中產生電弧，繼電器與熔斷器的組合必須能承受并安全耗散這部分能量，直至電流被完全切斷。

實際應用中的協同策略與選型

在具體的系統設計中，常采用區域劃分策略。例如，在主正/主負回路中，往往設置“總?cè)蹟嗥?主繼電器”的組合。總?cè)蹟嗥鞅Ｗo(hù)整個高壓母線，而主繼電器負責正常的通斷控制。在重要的支路（如空調壓縮機、PTC加熱器）中，則可能采用“支路熔斷器+接觸器”的形式，實現更精細的分區保護。選型時，除了關注電壓、電流等級，還必須驗證繼電器在極限短路條件下的抗沖擊電流能力（如是否會發生觸點熔焊），以及熔斷器的分?jǐn)嗄芰?/span>（I2t值）是否足以安全切斷預期最大短路電流。

科學的搭配設計使新能源繼電器與熔斷器從獨立元件轉變?yōu)橄到y(tǒng)性的安全解決方案。這種基于時間-電流特性的分級保護策略，是平衡系統可靠性、可用性與維護經濟性的關鍵。
